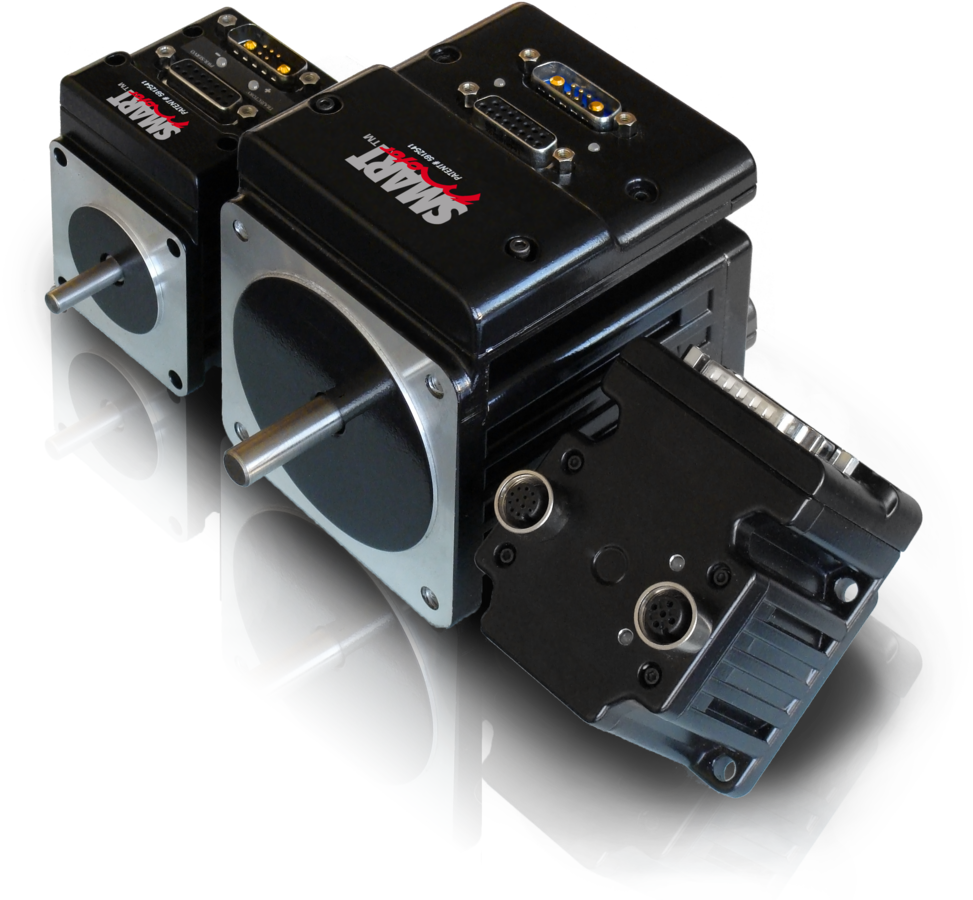

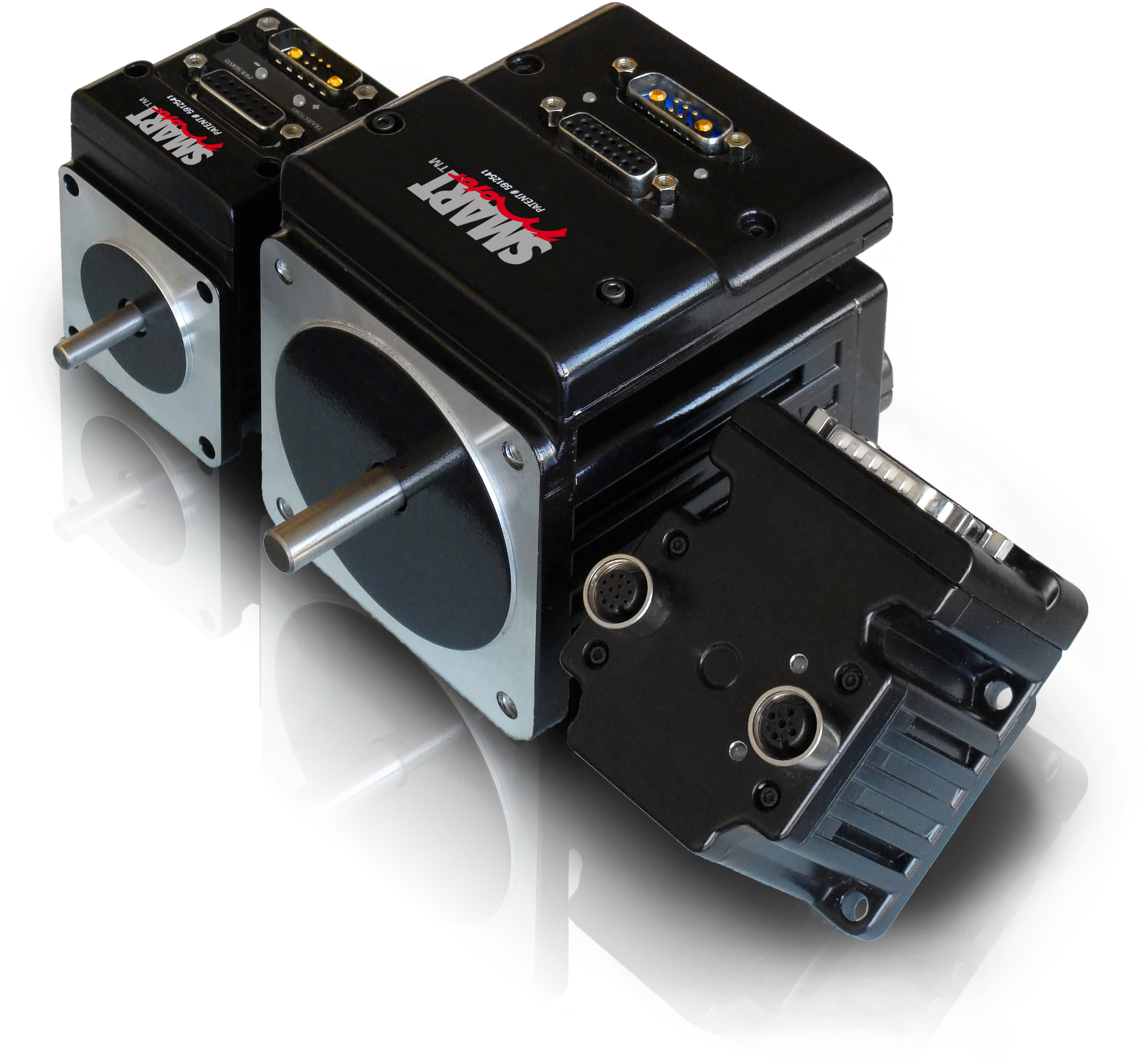

■ Dezentrale Antriebssysteme
(Motor, Kontroller, Verstärker, Encoder, I/O’s u.v.m. integriert)

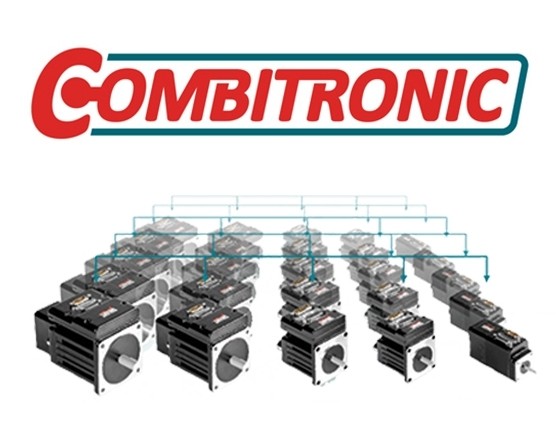

■ Unabhängig oder im Netzwerk funktionsfähig
■ Erhältlich in 2 Ausführungen: mit bürstenlosem DC-Motor oder 50-poligem Stepper
■ Drehzahlen bis 10’000 Umdr./Min.
■ Drehmomente bis 8 Nm
■ Alle Versionen arbeiten «Closed Loop»
Dezentrale Servo- und Stepper-Antriebssysteme vom technologischen Marktführer

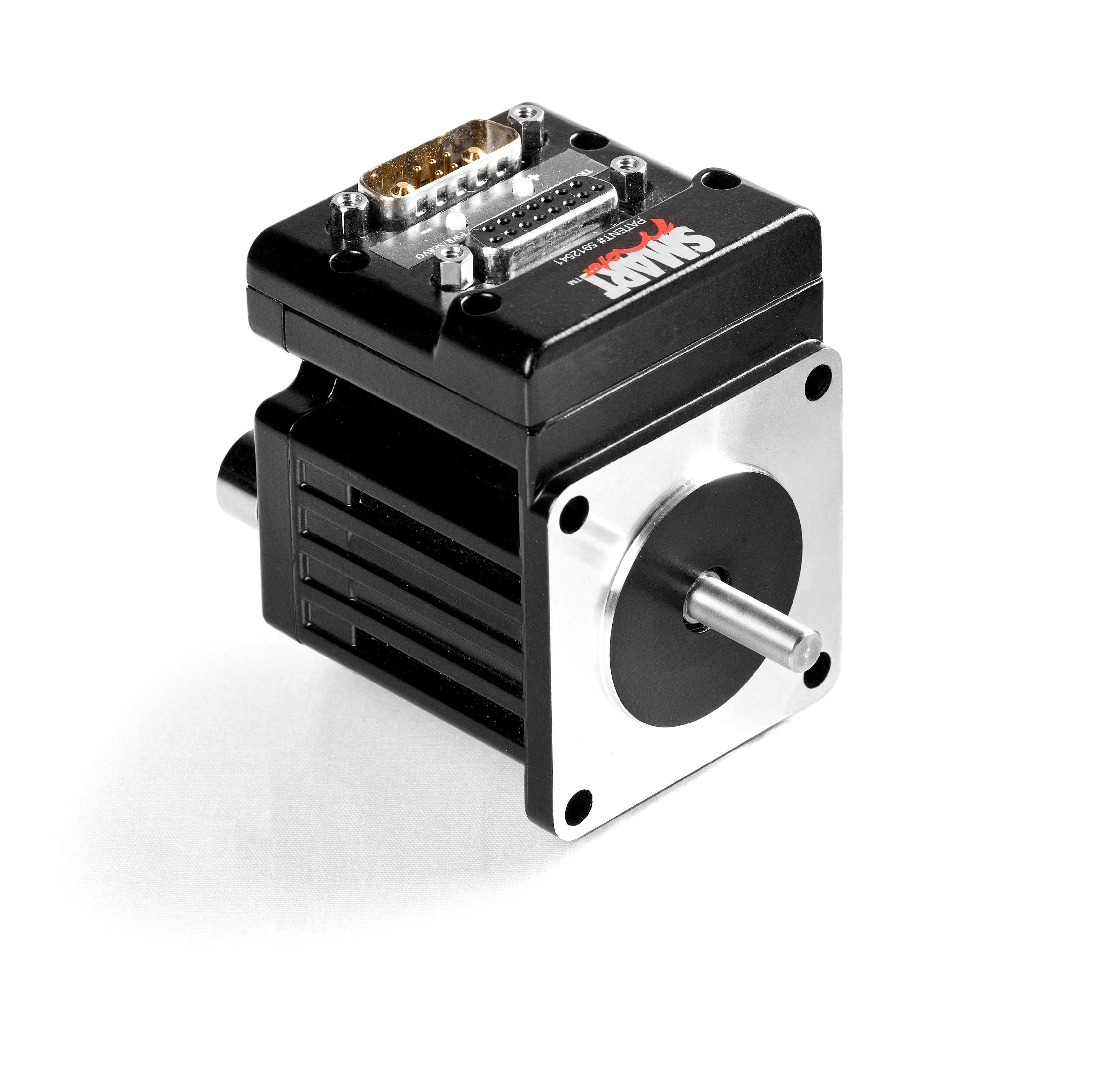

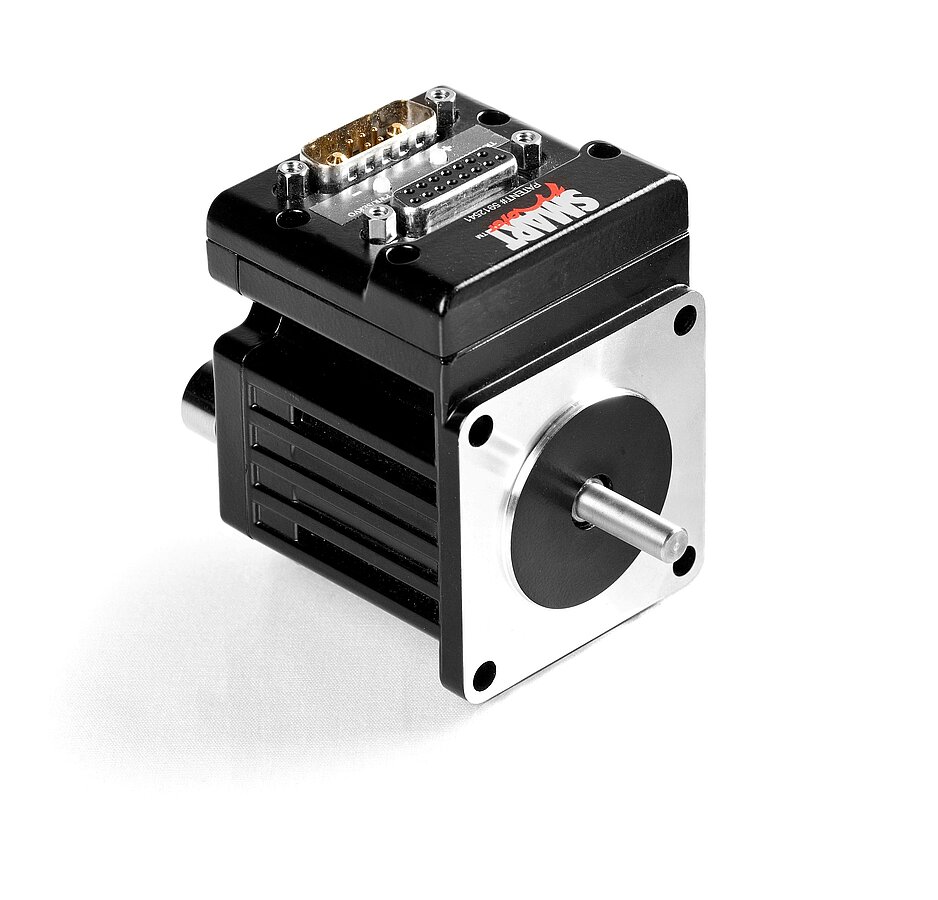

| SM23165D-CDS7 | SM23165DT-CDS7 | SM34165D-CDS7 | SM34165DT-CDS7 | ||
|---|---|---|---|---|---|
| Continuous Torque | Nm | 0.28 | 0.52 | 1.09 | 1.45 |
| Nominal Continuous Power | Watts | 181 | 204 | 235 | 615 |
| Max. Continuous Current @ 48 V | RPM Amps | 6,500 3.55 | 3,800 5.07 | 2,400 6.02 | 4,500 16.93 |
| Peak Torque | Nm | 0.45 | 0.84 | 1.6 | 3.39 |
| Peak Current @ 48 V | RPM Amps | 6,000 4.43 | 3,500 5.73 | 1,800 6.38 | 3,500 23.86 |
| No Load Speed @ 48 V | RPM | 10,400 | 5,200 | 3,100 | 5,100 |
| Voltage Constant | V/krpm | 4.45 | 9.08 | 14.98 | 8.9 |
| Inductance | mH | 0.83 | 1.31 | 1.72 | 0.32 |
| Encoder Resolution | Counts/Rev | 4,000 | 4,000 | 8,000 | 8,000 |
| Rotor Inertia | 10-5 kg m2 | 0.6991 | 0.706 | 9.89 | 10.031 |
| Shaft Diameter | mm | 6.35 | 6.35 | 9.53 | 12.7 |
| Shaft, Radial Load | kg | 3.18 | 3.18 | 6.8 | 13.61 |
| Shaft, Axial Thrust Load | kg | 1.36 | 1.36 | 1.36 | 1.36 |
| Flange Size | mm | 57.15 | 57.15 | 86.36 | 86.36 |
| Motor Length | mm | 58.42 | 58.42 | 95.12 | 95.12 |
| Weight | kg | 0.42 | 0.59 | 2.27 | 2.49 |
| DE Option | - | Yes | Yes | Yes | Yes |
| BRK Option | - | Yes | Yes | Yes | Yes |
Als weltweit führendes Unternehmen im Bereich der Antriebstechnik bietet Moog von einfachen BLDC-Motoren bis zu voll integrierten Antrieben eine Breite palette an an Lösungen. Auch verschiedenste Schleifringe und Drehübertragung von LW oder Medien sind im umfangreichen Angebot.
